钢结构连廊设计

钢结构连廊设计

钢结构连廊是指为了满足建筑功能要求,通过钢结构建筑在高层建筑之间设计架空结构,以达到方便楼与楼之间联系的一种建筑结构。钢结构连廊设计一般上有顶,没有围栏遮挡,因此具有非常好的的采光效果和视野...

发送询盘即时聊天

钢结构连廊是指为了满足建筑功能要求,通过钢结构建筑在高层建筑之间设计架空结构,以达到方便楼与楼之间联系的一种建筑结构。钢结构连廊设计一般上有顶,没有围栏遮挡,因此具有非常好的的采光效果和视野,现在钢结构工程设计常常也被用作观光走廊。

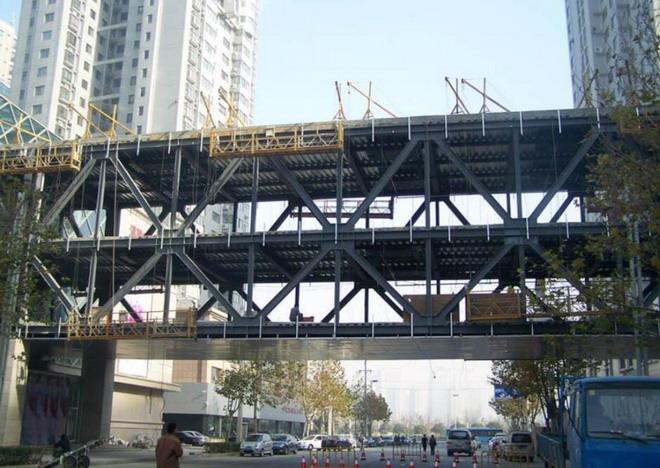

钢结构连廊

钢结构连廊作为连接结构的关键部位,既承受着来自自身的竖向荷载和风荷载的作用,又由于两端塔架结构的变形或振动,在水平荷载作用下承受较大的内力。同时,由于钢结构连廊与主体结构连接的位置和形式不同,主体与连廊之间的影响程度也不同,这也使得连接结构的受力分析更加复杂。

连廊钢结构工程设计设计的连接方式:

连廊钢结构工程设计主体结构的连接方式设计是廊道设计的核心要素,选择不同的连接方式将会直接影响到廊道的安全性能。钢结构连廊的连接处理一般可分为刚性连接、柔性连接、滑动连接和铰接连接。

1、刚性连接。这是钢结构连廊与塔楼连接的常用方式,它可以加强连廊和塔楼之间以及不同塔楼之间的联系,并提高了连廊结构的整体工作能力。

2、柔性连接。这是一种允许钢结构连廊相互连接的构件发生位移或转弯,并且不会限制特定方面变形的链接方式。柔性连接允许梁和柱之间的相对旋转连接,可将其简化为铰接或半刚性节点。刚性连接和柔性连接的区别在于是否有支座弯钜。

3、铰接连接。钢结构连廊设计时将端部上下弦杆的局部弯矩约束放松,降低端杆的内力,使连接处的施工设计变得方便。但由于连廊端部没有负弯矩,连廊交叉处的正弯矩会增大,同时也削弱了廊道在塔架共同工作中的协调作用。

4、滑动连接。钢结构连廊的一端与塔架连接,另一端一端滑动连接,也可以做成两端滑动支撑。在这种滑动连接方式下,钢结构连廊的受力相对较小,连廊是不能协调塔楼之间的工作的。由于此时塔楼和廊道是单独受力的,所以整个廊道结构只是一个简单可供同行的廊道结构。
